Baujahr:
2017
|
Sommer-Anlage "NEUE ÄRA!", Spur N
(Nummer 1 von 6 Anlagen) |
11-13
|

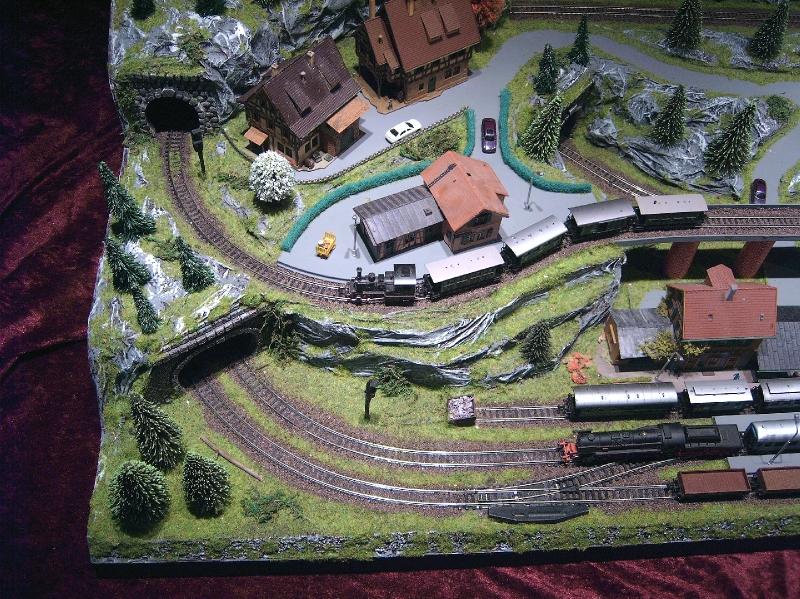

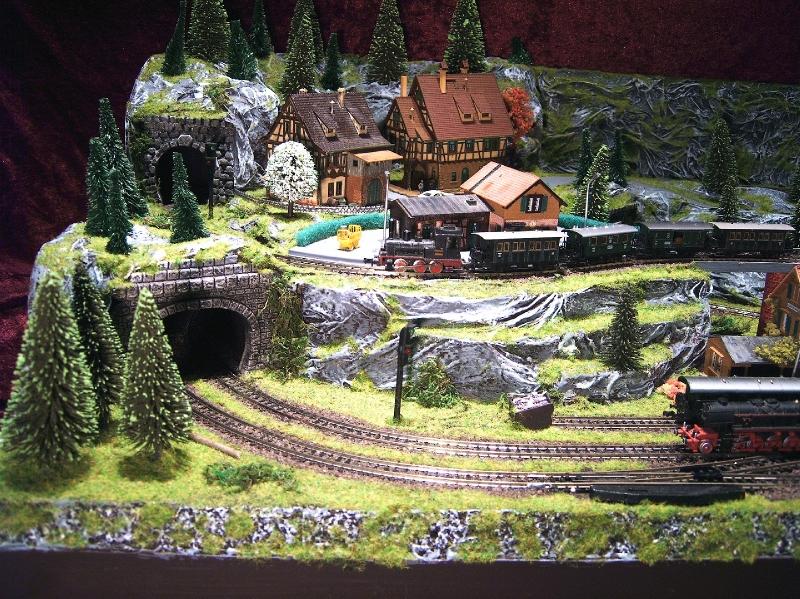

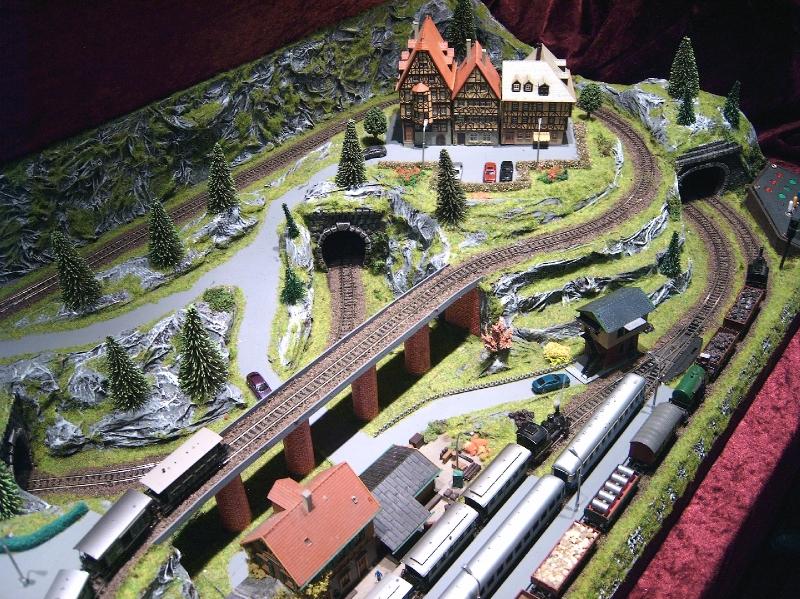

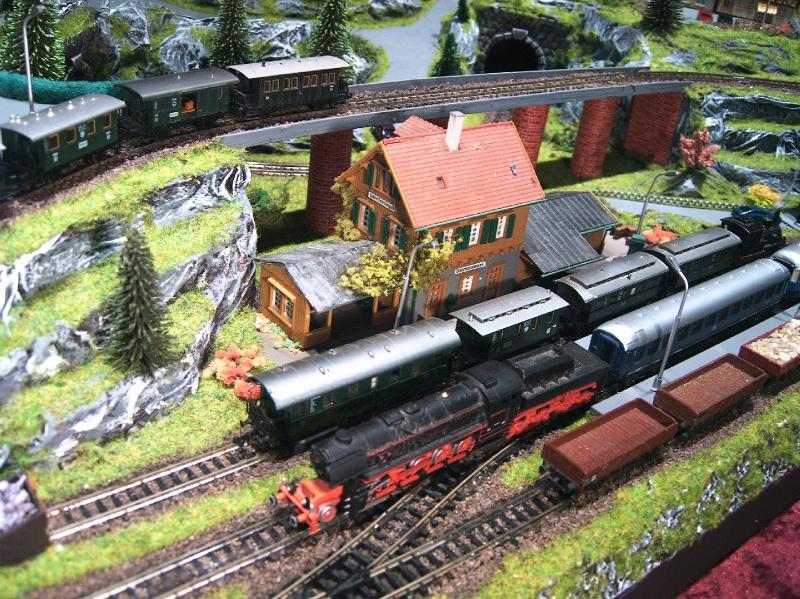

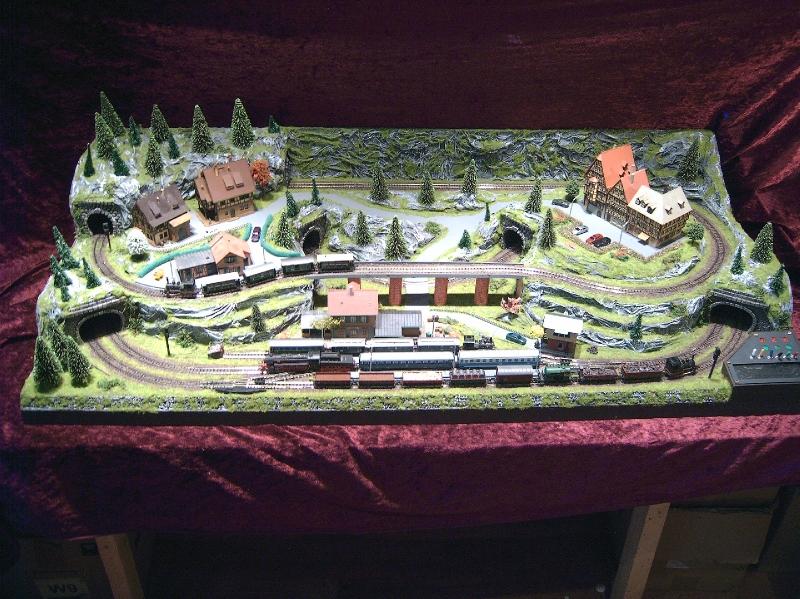

Schöne Sommer-Anlage in Spurgröße "N" (1:160) mit schönen Fachwerk-Häusern und drei getrennten Gleiskreisen.

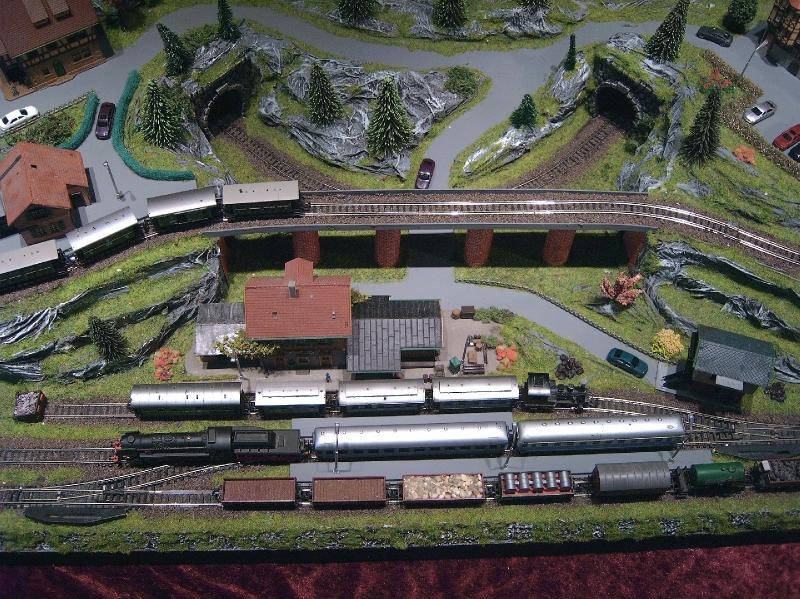

Drei Weichen ermöglichen ein Rangieren im Bahnhofsbereich der unteren Etage.
Zusätzlich gibt es vier abschaltbare Gleisabschnitte jeweils in den Bahnhofsbereichen. Drei Gleisabschnitte sind ausserdem mit Lichtsignalen ausgestattet!

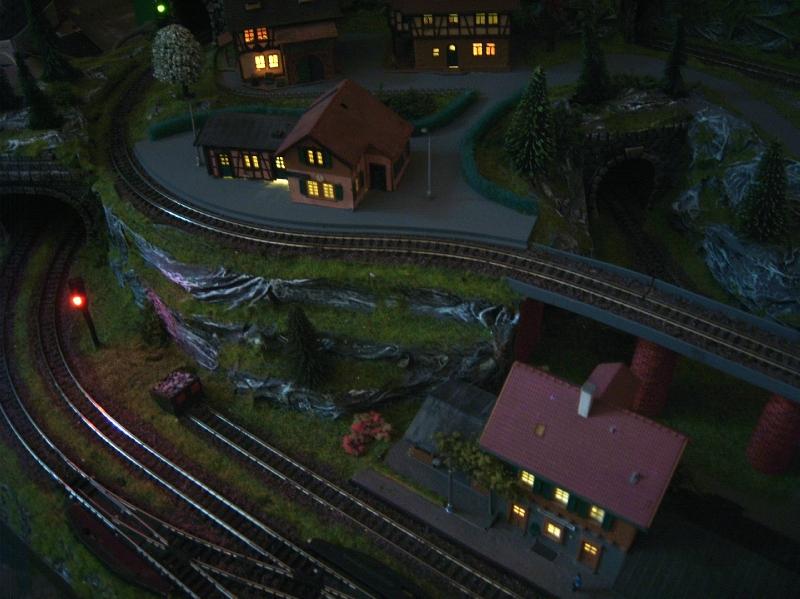

Die Gebäude sind wie immer natürlich mit warmweissen LED beleuchtet.
Zusätzlich erhellen 9 Laternen die Anlage.
Laternen und Gebäude sind extra schaltbar. In der Rückwand sind insgesamt 5 Doppel-Anschlußklemmen.
3x für die 3 Gleiskreise, 1x Zubehörspannung zum Schalten der Weichen, 1x 9V DC für die gesamte Beleuchtung.
Nachbau der Anlage in Spur N möglich. |
|
Geliefert
nach: 76726 Germersheim - -Germany- |
NEUHEIT:

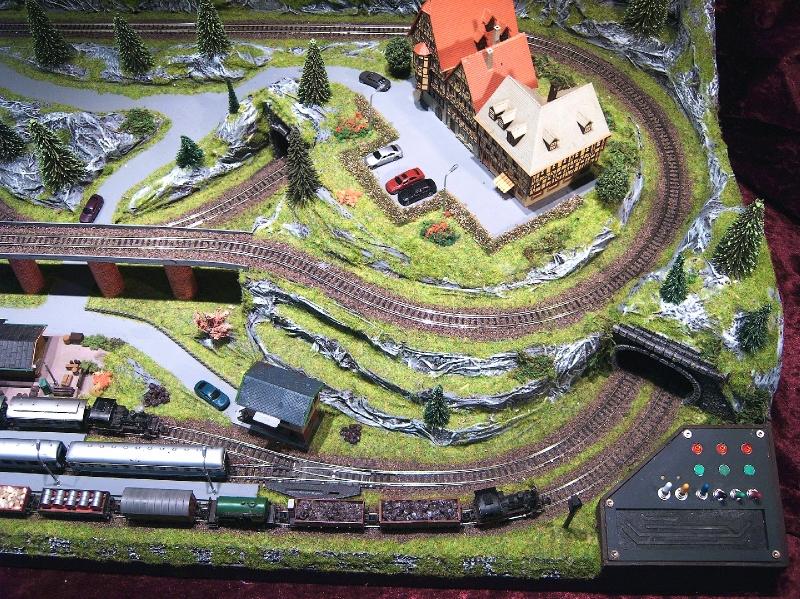

Für eine intelligente Schaltung der Gleisabschnitte gibt es jetzt ein innovatives Licht-Schaltpult!
Auf dem Schaltpult befinden sich nicht nur Schalter für die Gleisabschaltungen, sondern auch beleuchtete Weichen-Taster.
Zudem gibt es ein Leucht-Schema-Gleisbild, dass die Schaltzustände der abschaltbaren Gleisabschnitte übersichtlich anzeigt!
Mit einem Blick erkennt man welches Gleis Strom führt und welches nicht.
Weiter unten befinden sich Bilder zur näheren Erläuterung der Funktion. Diese Art der Lichtpulte wird es nun öfter bei größeren Anlagen geben!
Es ist eine Eigenentwicklung die mit Hilfe von Lasercut, 3D-Druck und Formenbau entstanden ist. Sie stellt hier in dieser Anlage ein Prototyp dar.
Eine Weiterentwicklung und Verbesserung einzelner Arbeitsschritte bleibt
vorbehalten. |
|
Klick auf Bild für Vergrößerung
×
1 / 18  2 / 18  3 / 18  4 / 18  5 / 18  6 / 18  7 / 18  8 / 18  9 / 18  10 / 18  11 / 18  12 / 18  13 / 18  14 / 18  15 / 18  16 / 18  17 / 18  18 / 18
| . |
|

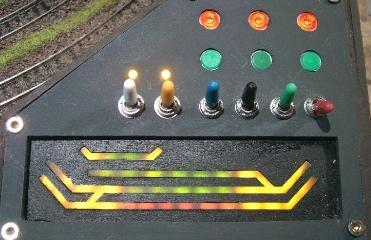

Das neue Lichtpult: |
 |
 |
|
Hier werden alle
abschaltbaren Gleisabschnitte "grün" angezeigt.
Das bedeutet: Alle Gleisabschnitte führen Strom. |
Hier ist Gleis 4 stromlos.
Gleis 1-3 ist eingeschaltet.
(Gleise von oben nach unten gezählt, oben ist
Gleis 1, dann 2, dann 3 und unten Gleis 4) |
 |
 |

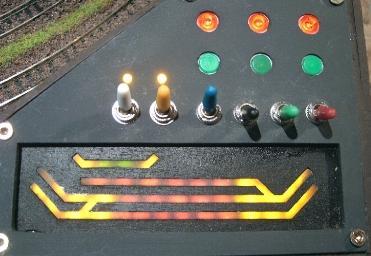

In dieser Variante führt
nur Gleis 1 Strom (oberer Bahnhof)
Gleis 2-4 ist stromlos. |

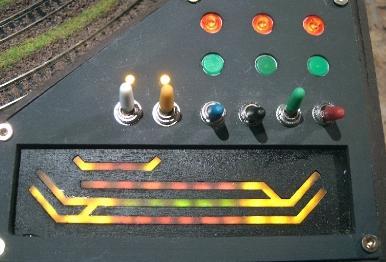

Hier ist Gleis 3
zugeschaltet und für einen durchfahrenden Zug vorbereitet. |
|
Weitere Varianten sind
möglich und selbsterklärend. Insgesamt gibt es 16 Varianten. Die Varianten werden mittels Kippschalter eingestellt.
Kippschalter blau = Gleis 1
Kippschalter schwarz = Gleis 2
Kippschalter grün = Gleis 3
Kippschalter rot = Gleis 4
Kippschalter weis = Gebäudelicht
Kippschalter gelb = Laternen
Die darüber liegenden und beleuchtete Tasten dienen zum Stellen der Weichen. Sie sind so angeordnet wie man liest, also von links nach rechts:
Rechte Weiche = rechte Tasten, mittlere Weiche = mittlere Tasten, linke Weiche = linke Tasten.
Dabei gilt immer: "grüne" Taste = Geradeaus-Fahrt, "rote" Taste = Weiche stellt sich auf Abzweig!
HINWEIS:
Die vorhandenen Lichtsignale sind logischerweise entsprechend den
Schaltzuständen der Gleisabschnitte angepasst. Sie zeigen "rot", wenn
der entsprechende Gleisabschnitt stromlos ist, und "grün" wenn der
Zug fahren darf. Gleis 2 besitzt kein Lichtsignal. Die Lichtsignale sind entsprechend gültigem Rechtsverkehr bei der Bahn platziert!
ANMERKUNG:
Die gelb leuchtenden Gleisabschnitte sind NICHT extra schaltbar und können
daher nur von den jeweiligen Modellbahntrafos geregelt werden. Die schaltbaren Abschnitte können im Lichtpult nur entweder "grün" oder
"rot" anzeigen.
Das Lichtpult funktioniert nur, wenn an den Anschlußklemmen für die
Anlagen-Beleuchtung eine Spannung angelegt ist (9V DC) |
|
|
|
